Vakuumhebegerät Steinmagnet SM

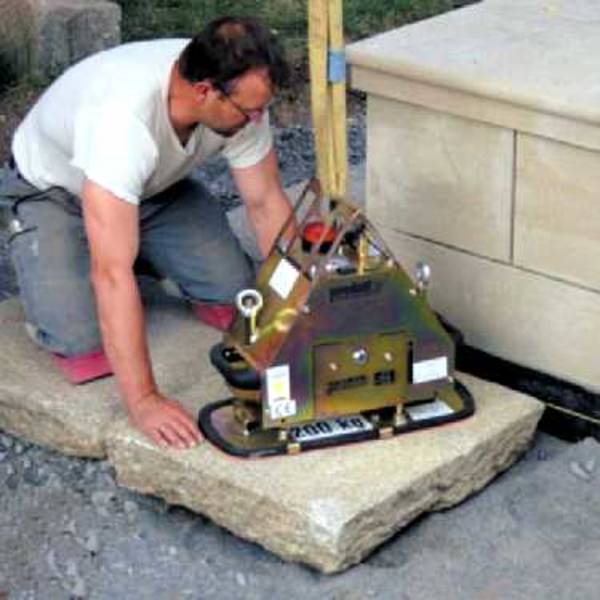

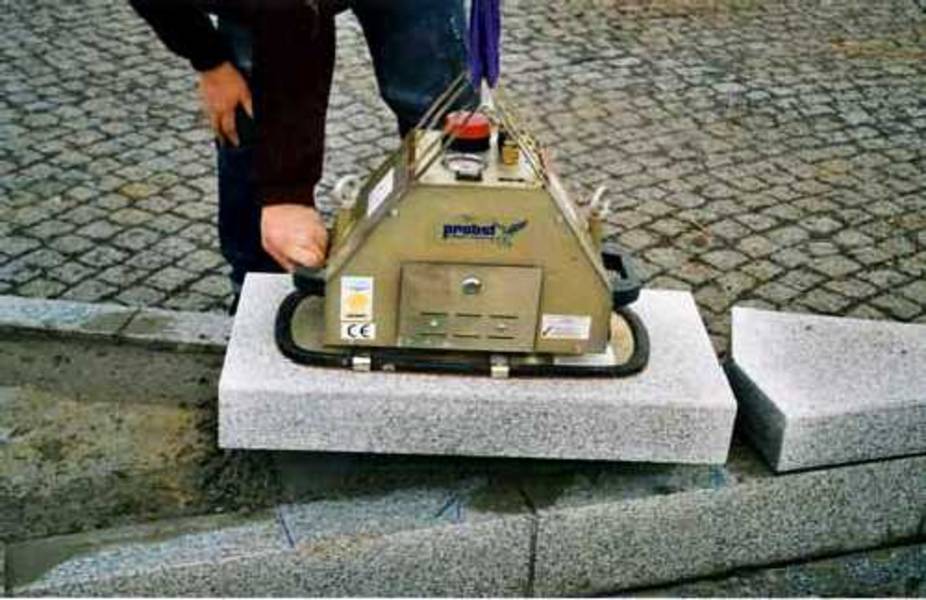

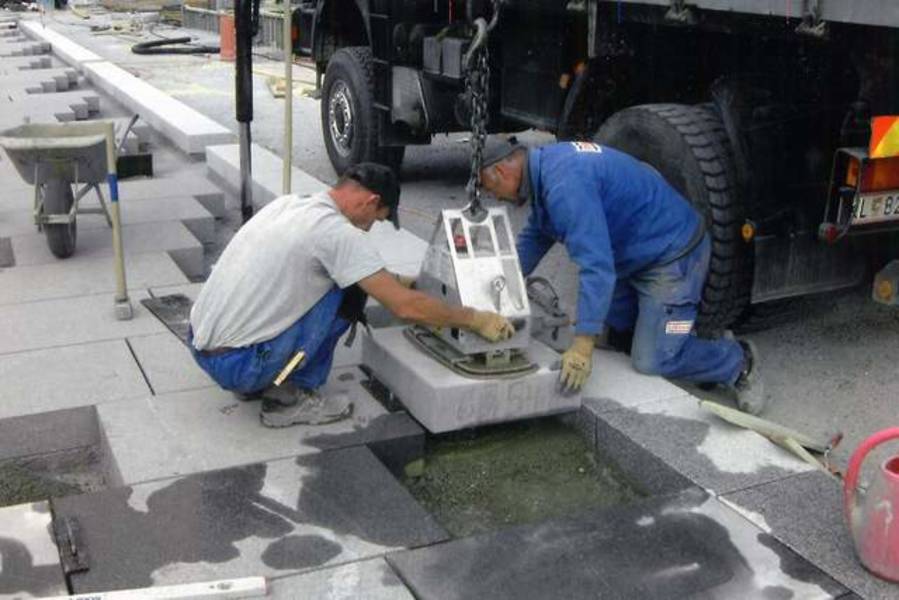

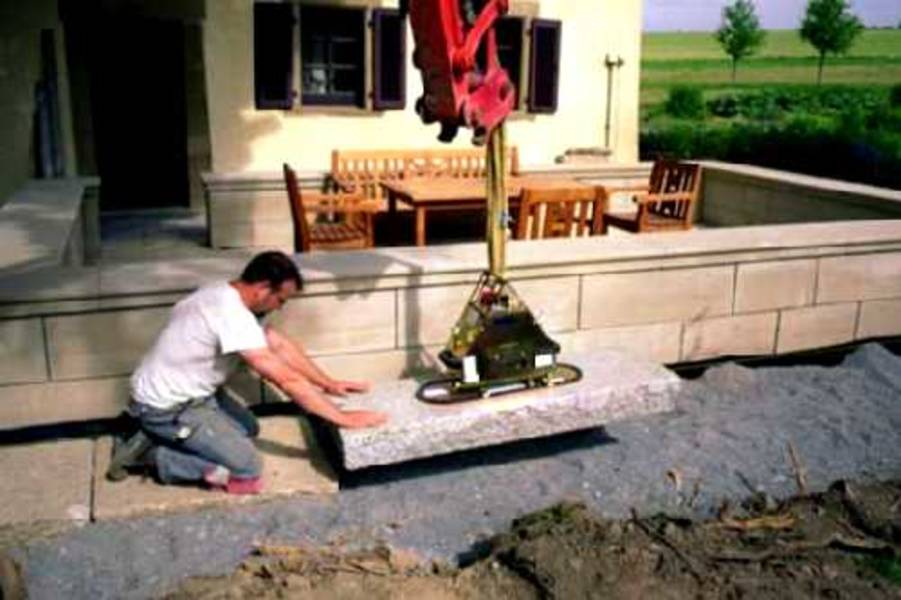

Handliches, kraftvolles, von einem Stromnetz unabhängiges Lasthaftgerät zur Verlegung von saugdichten Steinplatten, Betonelementen,  Trittstufen, Steinzeugrohre usw. in Verbindung mit jedem Hebezeug.

  • Speziell für den harten Baustelleneinsatz ausgestattet und konzipiert.
  • Für die unterschiedlichen Einsatzzwecke gibt es diverse Saugplatten, die durch einen Schnellwechselverschluss im nu an den SM angebaut werden können.

Serienmäßig komplett betriebsbereit ausgestattet wie folgt:

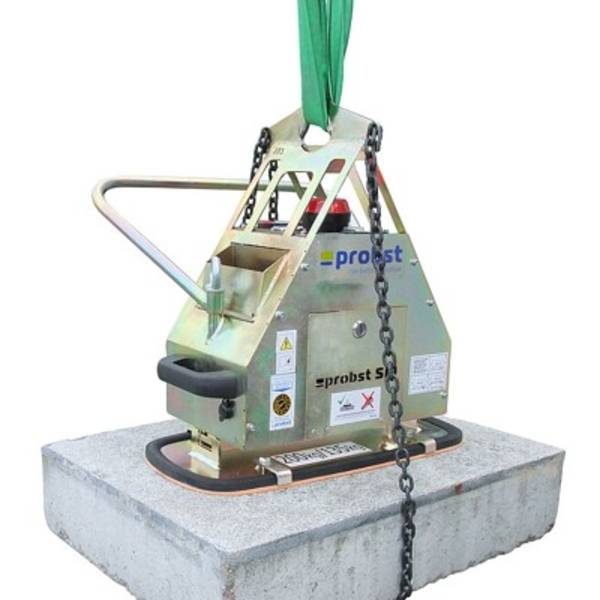

  • Robustes Gehäuse mit integrierter Aufhängung für Kranhaken und Schnellwechselsystem für Saugplatten.
  • Galvanisch verzinkt
  • Antrieb über wiederaufladbaren, austauschbaren 12-V-Akku; Leistung durch Stromspar- Automatik ausreichend für einen Arbeitstag. Akku kann in Sekundenschnelle ohne Werkzeug ausgetauscht werden. Ladezustandsanzeige über Leuchtdiode eingebaut ins Gehäuse.
  • Sicherheitsausrüstung umfasst: Blitzleuchte zur Warnung bei Druckabfall, Manometer, Nachpumpautomatik bei Druckabfall,
    großvolumiger Schmutzfilter, großvolumiger Vakuum-Speicher, Rückschlagventil.
  • Standard-Saugplatte ca. 580 x 280 mm, mit hochverschleißfester Spezialdichtung (in Sekundenschnelle ohne Kleben austauschbar).
  • Auch Abstellen auf scharfen Kanten hinterlässt in der Dichtung keine Abdrücke! (Keine Abstellfüße erforderlich!).

Besonderheiten:
Der SM ist standardmäßig mit zwei Vakuumpumpen ausgestattet. Bei saugdichten Werkstoffen wird stromsparend mit nur einer Pumpe gearbeitet. Bei leicht porösen Werkstoffen oder zum besonders schnellen Unterdruck- Aufbau kann über den Turbo-Schalter die2. Pumpe jederzeit zugeschaltet werden.

Technische Daten
Typ:    Antrieb: Traglast:    Eigengewicht:
SPS 90 SM    12 V-Akku  Saugplatte, ca. 300 x 200 mm
Tragfähigkeit 90 kg
     ca.35 kg
SPS 200 SM    12 V-Akku

Saugplatte, ca. 580 x 280 mm
Tragfähigkeit 200 kg

     ca.35 kg
SPS 400 SM    12 V-Akku  Saugplatte, ca. 750 x 260 mm
Tragfähigkeit 400 kg
     ca.35 kg

Sondersaugplatten, z. B. für Steinzeugrohre
