Ormig 55/60 iE

Pick & Carry Kran Ormig 55/60 iE

Der Mobil-/Industriekran 55/60 iE von Ormig ist eine gelungene Neuerung im Bereich heben und bewegen von Lasten im Industriebereich.

Die Konstruktion besteht aus einem einzigen Stahl-Kastenrahmen, der sich über die ganze Länge des Fahrgestells samt T-förmiger Seitenwände erstreckt, um die maximale Biege und Verwindungssteifigkeit zu erhalten, der in den vorderen und oberen Bereichen mittels Querträgern an den Achsen angeschlossen ist.
Von ORMIG aus hochqualitativem Stahl entworfen und gebaut.

Der Lenkradius ist kleiner, weil sich der Kran mithilfe der beiden Dreheinheiten an den Hinterrädern um sich selbst dreht; das hydropneumatische Aufhängungssystem ermöglicht eine perfekte Verteilung der Last auf den Hinterrädern.
Die Genauigkeit bei der Lenkung wird durch einen von Ormig patentierten kinematischen Mechanismus gewährleistet.

Technische Daten

Antrieb:

Wechselstrommotoren mit jeweils 25 KW, 96
V. Elektronische Steuerung, die die Lenkung an
der Kranachse ermöglicht.

Bereifung:

4 Zwillingsreifen Cushion 40 16 30 an der Vorderachse und 2 + 2 superelastische Reifen 355/50-20/10.0 an der Hinterachse

Betriebsspannung:

Betriebsspannung 96 V CC über Blei-Akku 1395 Ah (Ausreichend für ca. 8 Arbeitsstunden ), bestehend aus 48 Elementen. Beleuchtungsanlage mit 24 V CC und Wandler 96/24 V. Separates Batterieladegerät.

Eigengewicht:

Basismaschine:
Gesamtgewicht: 24.000 kg
Vorderachse etwa: 11.500 kg
Hinterachse etwa: 12.500 kg
Maschine mit Gegengewichten:
Gesamtgewicht etwa: 43.000 kg
Vorderachse etwa: 8.500 kg
Hinterachse etwa: 34.500 kg
Optionales Zubehör: • Spezialausleger (hydraulisch/mechanisch)
• Fixhaken an der Auslegerspitze
• Brennstoff-Kabinenheizung
• „On Board“- Batterieladegerät
• Gegengewichte
• Palettengabel
• Funkfernsteurungen
Download

Datenblatt Industriekran 55/60 iE

Galerie

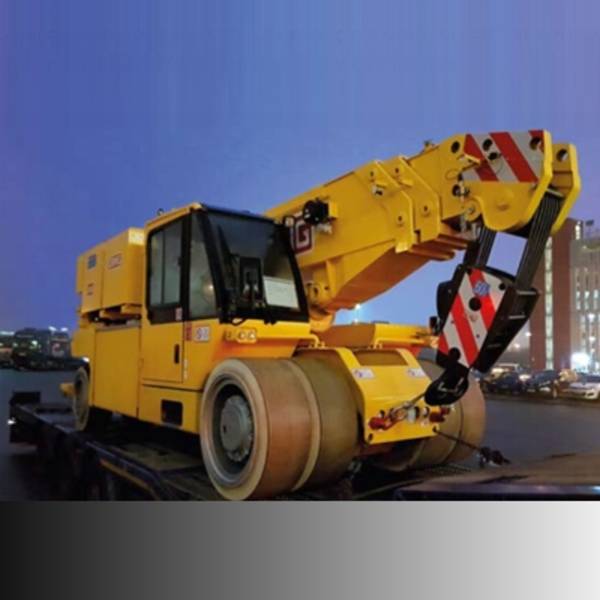

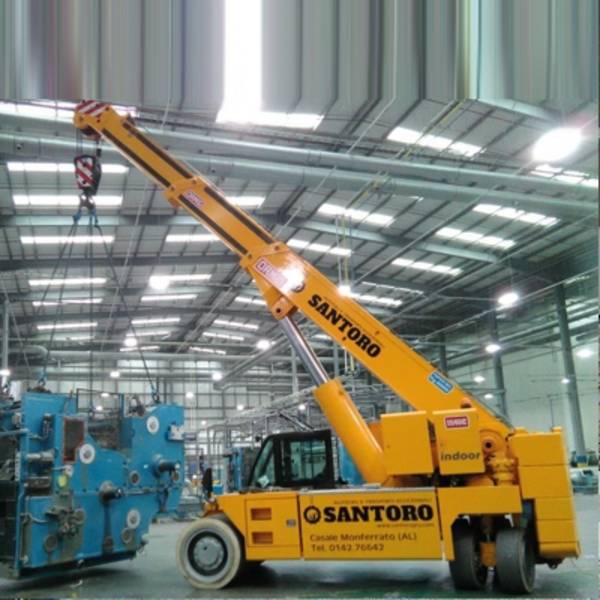

Bilder Mobilkran Ormig 55/60 iE
