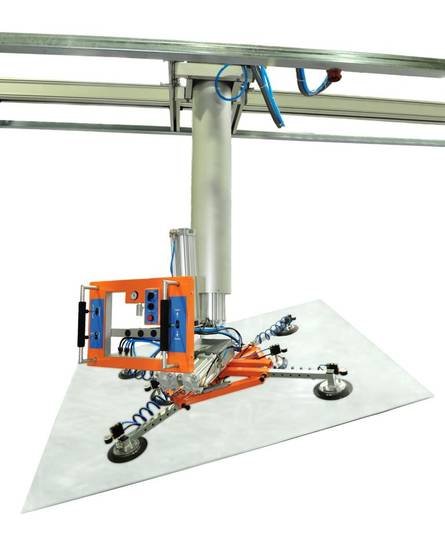

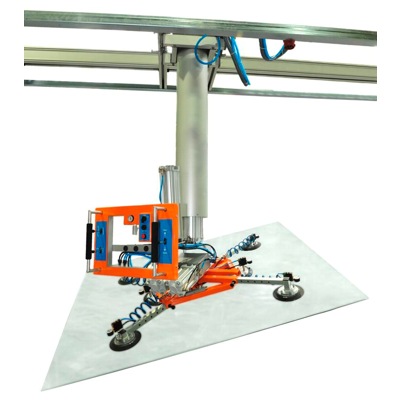

Vakuumhebegerät E-Jet 500 DNS

  • Die neue Generation starrgeführter Vakuum-Handlinggeräte
  • Tragkraft 150 kg - 500kg
  • 1-Kreissystem
  • um 360° drehbare, pneumatisch stufenlos teleskopierbare Hubsäule zur exakten Positionierung der Last
  • starre Verbindung zwischen Hubsäule und Kranbahn durch den 2-spurigen Katzwagen
  • teleskopierbare Verlängerungsarme
  • fein justierbare Positionierbewegungen (je nach Gerät: Drehen, Schwenken, Neigen)
  • zur Handhabung großer und schwerer Glaselemente durch einen Bediener

Der Ergo-Jet ist ein druckluftbetriebenes Vakuumhandlinggerät zum sicheren und ergonomischen innerbetrieblichen Transport von plattenförmigen Elementen aus Glas.

Technische Daten





Bewegungen:

  Drehen 0°-90°
 Neigen  82°/84-90°
 Schwenken  0°-82°/90°		 je nach Ausführung
Tragkaft:  150 kg - 500 kg     je nach Ausführung

Energieversorgung:

 Druckluft 6-9 Bar


Vakuumerzeugung: Ejektoren mit Rückschlagventil

Ergo-Jet Geräte sind auch vorgesehen für den Einstz an Säulen- und Wandschwenkkrane
